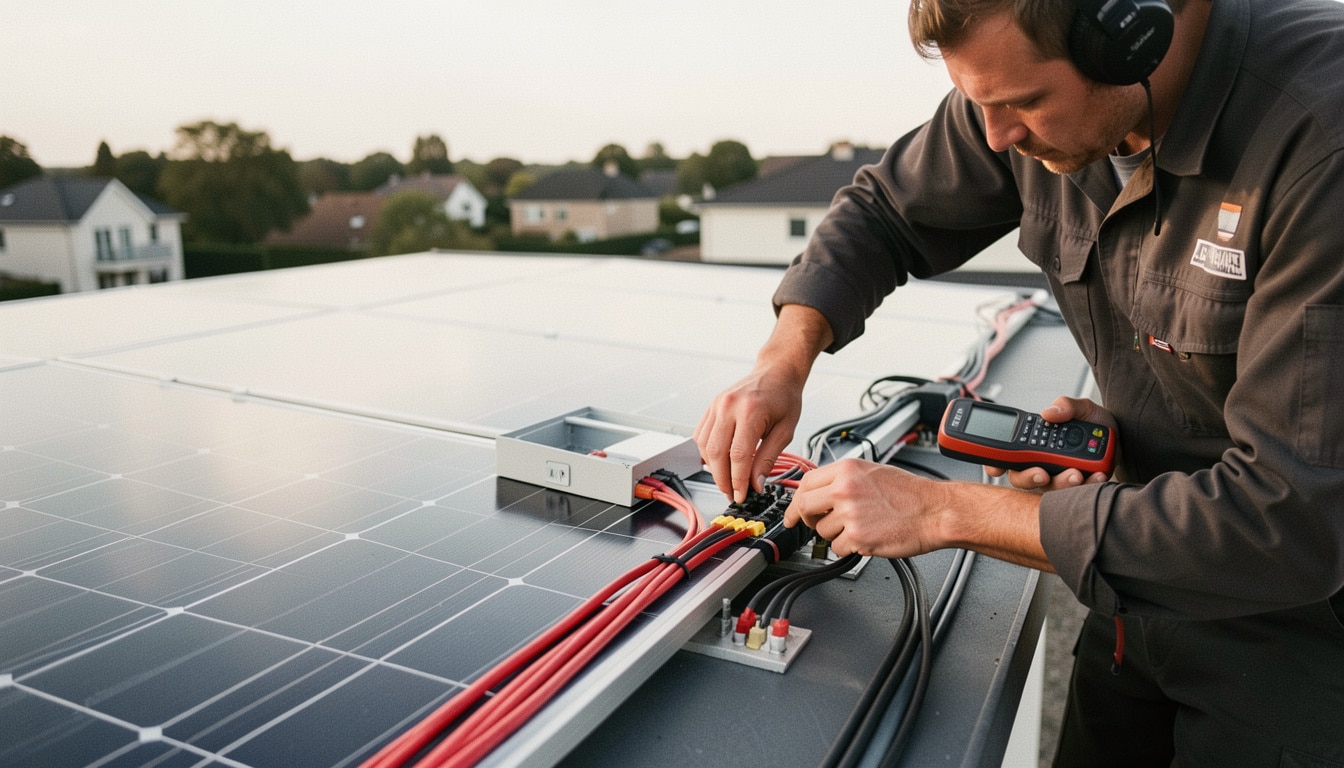

Comment raccorder des panneaux solaires sans erreur

Le branchement des panneaux solaires représente l’étape où votre projet prend enfin forme, un peu comme quand on allume pour la première fois une maison que l’on a patiemment rénovée. C’est à ce moment que les panneaux, les câbles et les protections commencent à travailler ensemble pour transformer la lumière en usage concret. Bien pensé, ce montage permet d’éviter les pertes, de gagner en sécurité et de préparer une installation fiable, que vous visiez l’autonomie, l’autoconsommation ou un simple kit d’appoint.

Comprendre le branchement des panneaux solaires permet de mieux anticiper son projet et d’éviter des erreurs coûteuses. On confond souvent branchement, raccordement et installation, alors que ces trois notions ne recouvrent pas la même réalité : relier les composants entre eux, connecter l’ensemble au tableau ou au réseau, puis organiser le montage complet. Dans ce guide, vous allez avancer pas à pas, avec des explications simples, des cas pratiques et des conseils de sécurité pour mieux décider, sans jargon inutile.

Comprendre les bases du circuit photovoltaïque

Ce que fait vraiment un panneau dans l’installation

Dans une installation, chaque panneau capte la lumière et la transforme en courant continu ; c’est la première marche du système solaire. Un panneau ne “fabrique” pas directement l’électricité domestique : il alimente un circuit qui doit ensuite être adapté. Pour vous repérer, retenez quatre idées simples : un panneau produit une tension, plusieurs panneaux peuvent se combiner, l’énergie doit être dirigée vers un usage précis, et le branchement conditionne le rendement. Dans une maison, on peut installer un panneau sur une toiture, relier plusieurs modules, puis demander au système de produire assez pour couvrir une partie du tableau électrique ou du réseau.

• Le panneau capte le rayonnement et lance la production solaire.
• Le branchement organise le passage de l’énergie vers le bon point d’usage.
• L’installation regroupe les éléments visibles et les protections électriques.
• Le système doit rester cohérent avec le projet, le circuit et le besoin réel.

Dans un cas domestique simple, un panneau solaire alimente un régulateur, puis une batterie ou un onduleur selon l’objectif. La différence entre branchement, raccordement et installation devient alors très concrète : le branchement relie les éléments entre eux, le raccordement les connecte à un tableau ou à un réseau, et l’installation désigne l’ensemble du projet. C’est là que beaucoup de particuliers hésitent, alors qu’un schéma mental clair aide vraiment à pouvoir avancer sans se tromper.

Les composants qui transforment le courant en énergie utile

Pour qu’un panneau solaire devienne utile au quotidien, il faut plusieurs composants bien choisis. Le premier, c’est souvent l’onduleur, qui convertit le courant continu en courant alternatif exploitable. Le second, c’est parfois un régulateur, indispensable dès qu’une batterie entre dans le montage. Le troisième, ce sont les câbles et protections, qui sécurisent la circulation de l’énergie. Dans une petite installation solaire, un panneau alimente un kit autonome, puis l’électricité passe vers un usage précis : éclairage, pompe, ou alimentation d’un appareil en site isolé. Sans ces maillons, le système reste incomplet. Pour approfondir ce sujet, consultez notre guide sur prix installation panneau solaire 6 kw.

• L’onduleur adapte le courant à l’usage électrique du logement.
• Le régulateur protège la batterie et stabilise le chargement solaire.
• Les câbles assurent une liaison fiable entre chaque panneau et le reste du montage.

En pratique, vous devez toujours vérifier la compatibilité entre panneau, installation et usage final. Une petite erreur de tension peut suffire à réduire la performance, voire à fragiliser un équipement. C’est pour cela que le branchement ne se résume jamais à “relier des fils” : il faut penser au système dans son ensemble, à l’énergie attendue et au type de projet. Sur un toit de maison à Lyon, par exemple, le même panneau ne sera pas connecté de la même manière selon qu’il alimente une batterie ou un réseau domestique.

Série ou parallèle : choisir le bon montage

Pourquoi la série change la tension du circuit

Le montage en série reste le plus intuitif pour comprendre le fonctionnement d’un panneau solaire : on relie les modules les uns à la suite des autres, et la tension s’additionne. Ce type de série convient souvent quand on veut atteindre plus vite une tension utile pour l’onduleur ou le régulateur. Mais il faut aussi accepter ses limites : si un panneau est ombragé, tout le montage peut perdre en efficacité. Dans un kit solaire posé en toiture, ce choix peut être excellent si l’exposition est homogène et si le courant attendu reste stable.

• La série augmente la tension disponible pour le système solaire.
• Elle simplifie parfois le câblage et le montage global.
• Elle fonctionne bien quand les panneaux reçoivent la même lumière.
• Elle peut être pénalisée par l’ombrage sur un seul panneau.
• Elle demande de vérifier la plage de tension du matériel.

Imaginez une petite simulation sur une maison de Toulouse : trois panneaux alignés sur une même pente, sans arbre gênant. Dans ce cas, le montage en série aide à brancher l’ensemble proprement et à produire une tension plus élevée. En revanche, si un pan de toiture reçoit des ombres à 16 h en hiver, la série devient moins rassurante pour le rendement. Le bon fonctionnement dépend alors du panneau le plus faible, ce qui explique pourquoi le choix du montage doit toujours suivre la réalité du terrain.

Quand le parallèle devient plus rassurant pour le rendement

Le montage en parallèle répond à une autre logique : ici, la tension reste plus stable, tandis que le courant s’additionne. C’est souvent plus rassurant quand les panneaux solaires sont exposés de façon inégale ou quand on veut limiter l’impact d’un ombrage partiel. Un panneau peut alors continuer à produire sans bloquer tout le système. Dans certains cas hybrides, ce montage aide à brancher plusieurs modules sur un kit domestique sans trop compliquer le fonctionnement général. Il reste particulièrement utile quand on cherche une marge de sécurité sur la production.

Le parallèle devient intéressant si votre panneau solaire est installé sur plusieurs versants, ou si vous devez relier des modules de caractéristiques proches mais non parfaitement identiques. C’est souvent le cas dans une rénovation où le système évolue par étapes. Pour brancher correctement, il faut vérifier la tension, le courant admissible et le type de régulateur. Un bon montage ne cherche pas seulement à produire plus : il cherche surtout à produire de façon stable, durable et adaptée à votre projet.

Brancher la batterie et sécuriser le stockage

Le rôle du régulateur avant de relier la batterie

Avant de relier une batterie à un panneau solaire, le régulateur joue un rôle central. Il contrôle la tension et le courant pour éviter une surcharge, ce qui protège le stockage sur la durée. Dans un montage solaire, on ne branche jamais la batterie “en direct” sans vérifier la compatibilité des bornes, du câble et du régulateur. Le circuit doit rester cohérent, surtout quand l’énergie passe du panneau vers un usage différé. Sur un kit hybride, ce point devient encore plus important, car la batterie doit pouvoir recevoir une charge stable et sécurisée.

• Commencer par vérifier la tension nominale du panneau solaire.
• Relier ensuite le régulateur avant toute connexion de batterie.
• Brancher la batterie en respectant strictement la polarité.
• Terminer par le contrôle du courant et des bornes de sortie.

Dans un schéma verbal simple, le panneau solaire envoie son énergie vers le régulateur, puis le régulateur distribue la charge à la batterie, avant que l’électricité ne soit utilisée par l’installation. Ce montage fonctionne bien si les éléments sont compatibles : une batterie 12 V n’attend pas le même réglage qu’un modèle 24 V. Le bon branchement permet alors de stocker l’énergie sans stress pour le matériel, ce qui prolonge la durée de vie du système.

Les erreurs à éviter pour ne pas fragiliser le stockage

Le stockage solaire peut être très fiable, mais seulement si l’on évite quelques erreurs classiques. Avec une batterie plomb, il faut surveiller les cycles de charge et la profondeur de décharge ; avec une batterie lithium, il faut respecter les consignes du fabricant et le réglage du régulateur. Un panneau mal dimensionné ou un courant trop fort peut détériorer l’ensemble. C’est souvent là que le montage devient délicat, surtout si l’on veut brancher plusieurs équipements sur une même ligne. La prudence reste donc votre meilleur allié.

• Ne jamais inverser les polarités entre panneau, régulateur et batterie.
• Ne pas mélanger des batteries de technologies différentes dans le même montage.
• Éviter un régulateur sous-dimensionné pour la puissance solaire installée.
• Contrôler la température, surtout dans un local ou au sol mal ventilé.

Dans un système autonome, la batterie doit rester le cœur du stockage, pas un point faible. Si vous percevez une montée en température ou une baisse de tension anormale, coupez le montage et vérifiez le câblage. Une bonne règle consiste à tester chaque étape avant de passer à la suivante, afin de ne pas fragiliser le circuit électrique. Le panneau solaire, le régulateur et la batterie doivent fonctionner comme un trio cohérent, sinon l’énergie perd vite en fiabilité.

Raccorder l’onduleur au tableau sans se tromper

Comment l’onduleur transforme le courant du panneau

L’onduleur est le traducteur du système solaire : il prend le courant continu issu du panneau et le transforme en courant alternatif utilisable dans la maison. Sans lui, impossible d’alimenter correctement un tableau électrique classique. Dans un montage d’autoconsommation, l’onduleur devient donc la pièce qui relie la production solaire à l’usage quotidien. Selon la puissance, il peut être central ou réparti en micro-onduleurs. Dans les deux cas, il faut installer l’ensemble avec soin, car le moindre défaut de branchement peut perturber le réseau intérieur.

Pour vous repérer, imaginez un foyer près de Nantes qui produit une partie de son énergie en journée. Le panneau solaire envoie l’électricité vers l’onduleur, puis l’onduleur alimente le tableau et les circuits de la maison. Ce fonctionnement permet de réduire la consommation prélevée sur le réseau, tout en gardant une installation lisible. Le courant devient ainsi exploitable, et le montage gagne en simplicité pour l’utilisateur final.

Les protections indispensables avant de relier le tableau

Avant de relier l’onduleur au tableau, plusieurs protections doivent être prévues pour sécuriser le branchement. Il faut penser au disjoncteur, à l’interrupteur-sectionneur, au parafoudre et à la bonne section des conducteurs. Ces éléments protègent le panneau solaire, l’onduleur et le reste du montage contre les surtensions ou les défauts électriques. Dans une installation bien pensée, la sécurité n’est jamais un détail : elle conditionne la fiabilité du système et la tranquillité d’usage au quotidien.

• Prévoir un disjoncteur adapté à la puissance du système solaire.
• Ajouter un sectionneur pour isoler l’onduleur en cas d’intervention.
• Installer un parafoudre si le site est exposé aux surtensions.
• Vérifier le câblage et la borne de raccordement avant mise sous tension.

Le raccordement au tableau suit ensuite un ordre précis : coupure, vérification, connexion, test. Un panneau solaire bien protégé produit de l’énergie sans mettre en danger le logement. Si vous envisagez une autoconsommation avec revente, le circuit doit encore être plus rigoureux, car le réseau impose des exigences techniques supplémentaires. Dans ce contexte, l’onduleur n’est pas seulement un convertisseur : c’est aussi un gardien du bon fonctionnement électrique.

Méthode pas à pas pour réussir son montage

Préparer le matériel et vérifier la compatibilité

Avant de commencer le montage solaire, posez tout le matériel sur le sol et vérifiez chaque référence. Un kit complet comprend en général les panneaux, les câbles, le régulateur, l’onduleur et, si besoin, la batterie. Cette étape vous évite de découvrir trop tard une incompatibilité de tension ou de connectique. Le travail préparatoire prend souvent 20 à 30 minutes, mais il peut vous faire gagner plusieurs heures ensuite. Pour une installation domestique, mieux vaut commencer calmement que devoir recommencer un câblage entier.

• Vérifier la puissance totale du panneau solaire et du kit.
• Contrôler la compatibilité entre installation, régulateur et batterie.
• Préparer les outils, les fixations et les protections électriques.
• Délimiter une zone de travail propre et sûre au sol.
• Relire le plan de montage avant de connecter quoi que ce soit.
• Respecter les consignes du fabricant pour chaque étape.

Cette préparation est aussi le bon moment pour repérer les longueurs de câble, les passages vers le tableau et les points de fixation. Si vous travaillez sur une toiture, sécurisez la zone avant de monter ; si vous restez au sol, gardez les éléments à l’abri de l’humidité. Un bon projet solaire commence souvent par une organisation simple, mais très rigoureuse.

Relier chaque élément dans le bon ordre

Une fois le matériel prêt, il faut connecter les éléments dans le bon ordre. Commencez par le panneau solaire, puis poursuivez avec le régulateur ou l’onduleur selon le montage choisi. Ensuite, branchez la batterie si elle fait partie de l’installation, puis terminez par le tableau ou le point d’usage final. Cette logique évite les erreurs de tension et protège le circuit. Dans une ligne de montage bien pensée, chaque étape prépare la suivante, sans précipitation inutile.

Un exemple simple de déroulé pour un kit domestique consiste à connecter deux panneaux, à vérifier la sortie, puis à brancher le régulateur avant d’alimenter la batterie. Après cela, l’onduleur prend le relais pour rendre l’énergie utilisable. Le temps total peut rester inférieur à une demi-journée si tout est compatible. En revanche, une installation plus complexe demande davantage de vérifications. Le point essentiel reste toujours le même : avancer étape par étape, sans improviser.

Sécurité, normes et cas pratiques à connaître

Quand faire appel à un professionnel devient la meilleure option

Certains montages simples peuvent être réalisés par un particulier soigneux, mais dès qu’il faut toucher au réseau, au tableau ou à une installation hybride, l’aide d’un professionnel devient souvent la meilleure option. Il connaît les règles de sécurité électrique, sait dimensionner les protections et peut vérifier la conformité du raccordement. Dans beaucoup de cas, cette intervention coûte entre 300 et 900 euros selon la complexité, mais elle évite des erreurs bien plus coûteuses. Le panneau solaire reste alors un investissement plus serein.

• Faire appel à un professionnel dès qu’il y a raccordement au réseau.
• Demander un contrôle si le montage comporte batterie et onduleur.
• Vérifier la conformité administrative avant toute mise en service.
• Conserver les notices et références de chaque élément du système.
• Privilégier un installateur qualifié si le travail touche au tableau.

Le recours à un spécialiste n’enlève rien à votre compréhension du projet ; au contraire, il vous aide à poser les bonnes questions. Si vous hésitez entre plusieurs configurations, un avis technique peut vous faire gagner du temps et sécuriser votre installation solaire. C’est particulièrement vrai quand le sol, la ligne de toiture ou l’accès au tableau compliquent le chantier.

Les cas pratiques qui aident à choisir la bonne configuration

Pour choisir correctement, il faut regarder le cas concret, pas seulement la théorie. Une installation autonome sur un cabanon n’a pas les mêmes besoins qu’une autoconsommation en maison principale. Un panneau solaire destiné à charger une batterie de secours ne suit pas non plus les mêmes règles qu’un système raccordé au réseau. C’est pourquoi le montage doit toujours être pensé en fonction de l’usage réel, du niveau d’énergie recherché et du travail que vous souhaitez assumer vous-même.

Dans un cas hybride, par exemple, le panneau solaire alimente d’abord les usages de la maison, puis la batterie prend le relais si besoin. Cette logique permet de produire plus souplement et de mieux gérer les pointes de consommation. Pour un kit simple, l’objectif reste souvent la facilité ; pour une maison entière, la priorité devient la stabilité. En 2026, les particuliers recherchent surtout des solutions lisibles, sécurisées et faciles à faire évoluer.

FAQ – Questions fréquentes sur le sujet

Faut-il choisir un montage en série ou en parallèle ?

Le choix dépend du panneau, de la tension recherchée et de l’ombre éventuelle. La série augmente la tension, le parallèle rassure davantage sur le courant disponible. Pour un kit solaire simple, la configuration doit suivre le matériel et le besoin réel.

Comment relier un panneau à une batterie en toute sécurité ?

Il faut passer par un régulateur, vérifier la compatibilité de tension, puis connecter la batterie en respectant la polarité. Ce branchement évite les surcharges et protège le stockage solaire.

Que faut-il vérifier avant de brancher l’onduleur ?

Contrôlez la puissance du panneau, la section des câbles, les protections et la compatibilité avec le tableau. Un onduleur mal adapté peut perturber tout le circuit électrique.

Peut-on installer soi-même un kit solaire ?

Oui, dans certains cas simples, surtout pour un montage autonome ou une petite installation. Dès qu’il y a batterie, réseau ou tableau, mieux vaut relier l’ensemble avec prudence et demander conseil si besoin.

À quel moment le raccordement au réseau devient-il nécessaire ?

Il devient nécessaire dès que vous voulez injecter, vendre ou sécuriser une partie de votre production. Le réseau impose alors des règles électriques et administratives précises.

Quels sont les principaux risques électriques à éviter ?

Les principaux risques sont l’inversion de polarité, la surcharge, le mauvais câblage et l’absence de sécurité. Un panneau solaire bien monté limite ces problèmes et facilite un fonctionnement durable.
